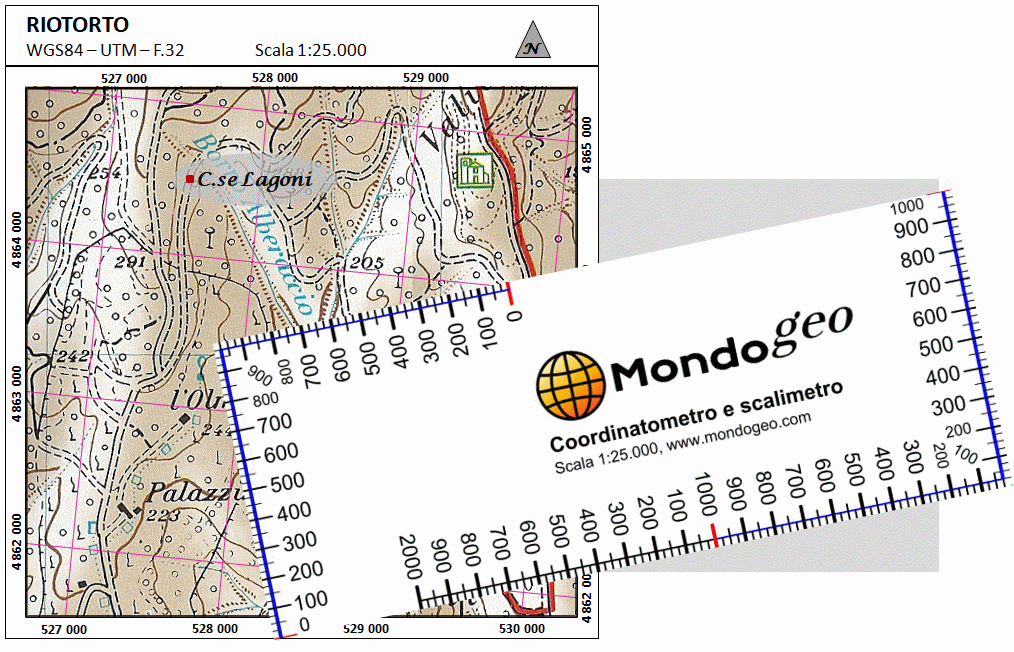

Coordinatometro facile da realizzare, si può stampare semplicemente su cartoncino, ma performante, permette di rilevare le coordinate su tutta la carta.
INDICE:
- Strumento
Il coordinatometro scala 1:25000 - Caratteristiche
Le caratteristiche dello strumento - Come usare il coordinatometro
Esempio pratico di rilievo delle coordinate con questo strumento - File in Pdf da scaricare
Link allo strumento
IL COORDINATOMETRO:
CARATTERISTICHE:

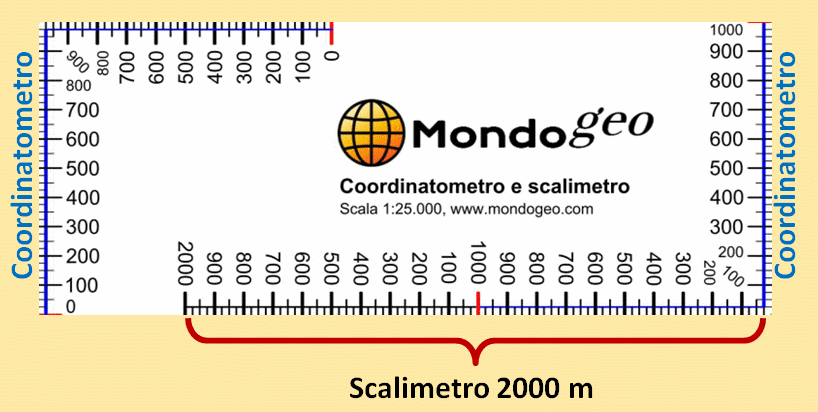

Lo strumento è composto da due coordinatometri contrapposti e da un piccolo scalimetro di 2000m in basso.
Lo strumento è in grado di rilevare le coordinate su tutta la carta, anche in prossimità dei bordi.
Per questo basta scegliere la parte giusta da usare per ogni area della carta.
COME USARE IL COORDINATOMETRO
Vediamo un esempio pratico di rilevo delle coordinate su una carta georiferita in scala 1:25000, la stessa del coordinatometro.
Vogliamo rilevare le coordinate di C.se Lagoni.
Disponiamo il coordinatometro fra le righe del reticolo, parallelamente alle stesse.
Trasliamo lo strumento fino a far sovrapporre il lato destro con il punto.

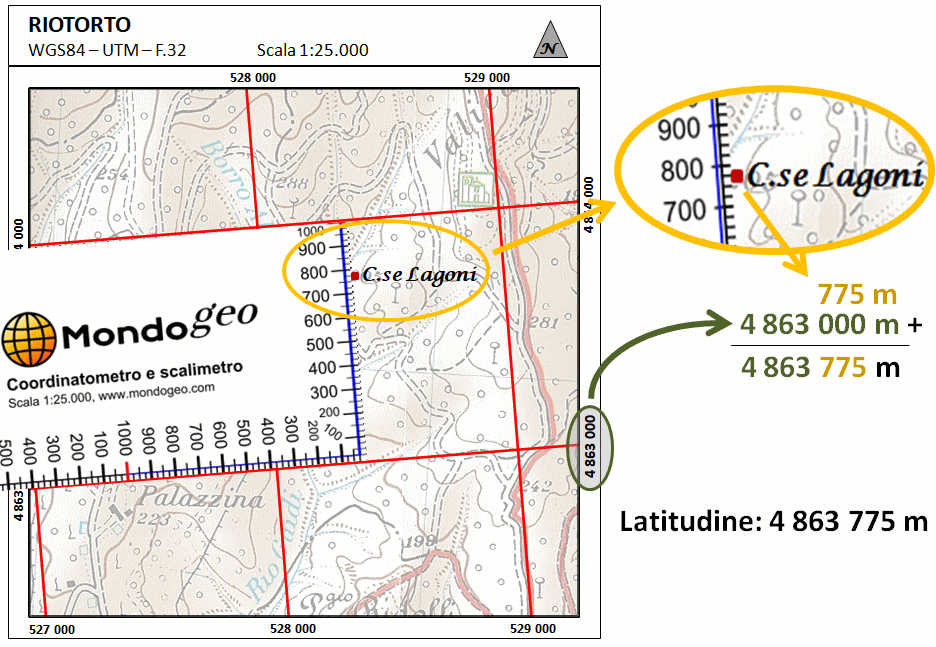

Sul bordo verticale, in corrispondenza del punto da rilevare, si legge la latitudine. In questo caso 775m.
Questi sono riferiti al quadrato in cui si trova il punto.
La latitudine totale sarà la somma di questa con quella del punto base del quadrato:
775m + 4.863.000m = 4.863.775m

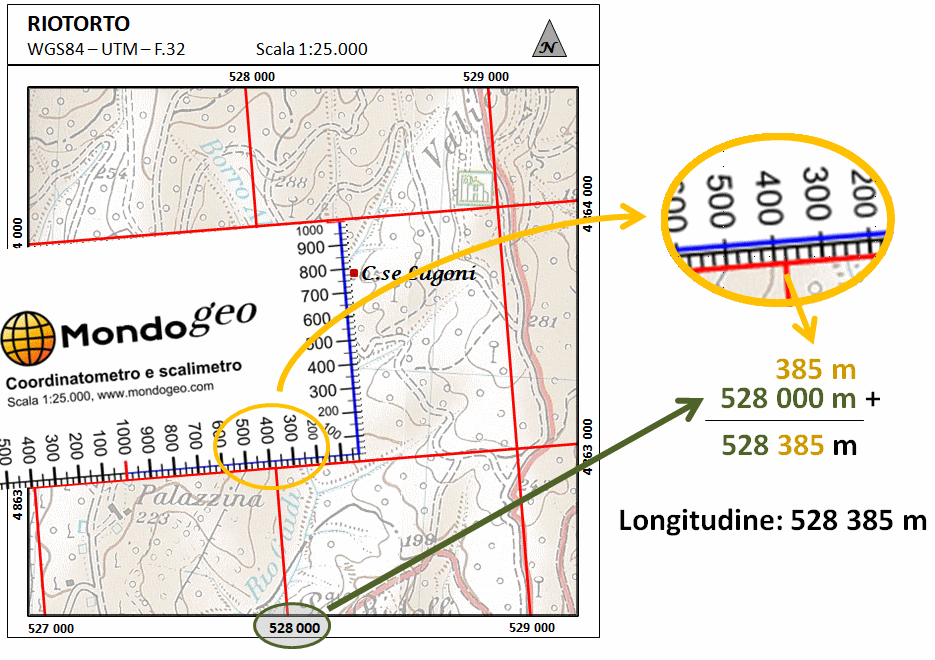

La longitudine si legge dove la linea verticale del reticolo più a sinistra incrocia il coordinatometro, 385m circa.
La longitudine totale sarà la somma di questa con quella del punto base del quadrato:
385m + 528.000m = 528.385m
Le coordinate complete di C.se Lagoni sono:
Datum: WGS84
Proiezione: UTM
Fuso: 32
Fascia: T
Longitudine: 528.385 m
Latitudine: 4.863.775 m

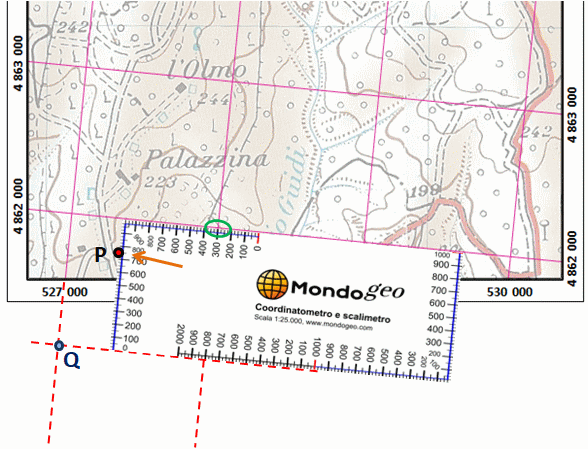

Rilievo di un punto sul bordo carta
Se il punto da rilevare è in prossimità del bordo nella parte inferiore o sinistra della carta stessa occorre usare il coordinatometro sinistro e lavorare nel quadrato “virtuale” su cui si trova il punto.
In questo caso le coordinate saranno:
Longitudine: 300m + 527.000m = 527.300m
Latitudine: 750m + 4.861.000m = 4.861.750m
RIFERIMENTI:
Il coordinatometro doppio, scala 1:25000

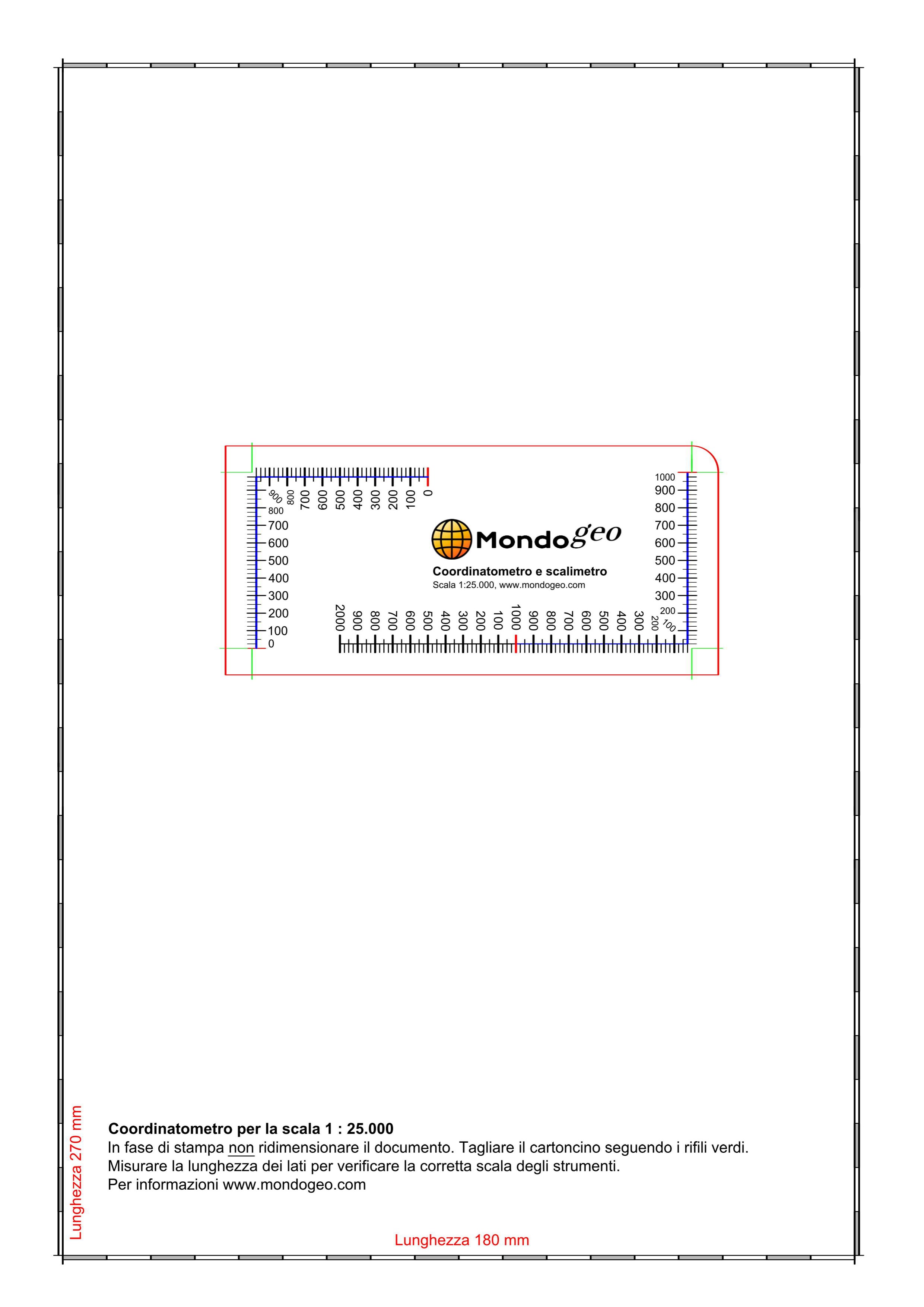

Il file in formato PDF da scaricare e stampare in formato A4:
Coordinatometro per cartonico scala 1:25000 in PDF
Salve,
stavo leggendo la pagina relativa al Coordinatometro per cartoncino in scala 1:25.000; a fondo pagina, “Rilievo di un punto sul bordo carta”, secondo me la coordinata di longitudine è 527.300 e non 528… o sbaglio
Giusto, la longitudine corretta è 527.300m.
Correggo.
Grazie della segnalazione.
il vs. coordinatometro doppio scala 1:25.000 scaricato e stampato mi risulta più corto di quello stampato sulle carte IGM.
Prima di stampare hai verificato di aver disattivato ogni impostazione di “ridimensiona alla pagina” o oltro simile dal pannello di stampa?
Con la mia Epson bisogna mettere il formato a 103% per avere le dimensioni corrette
Evidentemente ha qualche problema di gestione della scala se occorre fare questo. Ho anch’io una Epson ma con ‘nessuna scala’ la stampa viene bene. Saluti.
