Tracce, gestire il dato altimetrico, le liste, i grafici e le statistiche con OkMap
Indice
- Video: dividere, unire ed invertire le tracce con OkMap
- Breve riassunto per immagini del video. Dividere, unire ed invertire le tracce
- La mappa d’esercitazione di Monte Morello in pdf e immagine georiferita
- Esercizi
Materiale realizzato con la versione 14.12.4 di OkMap
Video: dividere, unire ed invertire le tracce con OkMap
Le tracce descrivono dei percorsi. In alcuni casi è necessario poterle dividere oppure unirle.
Ad esempio le tracce registrate in ambiente spesso devono essere depurate della parte precedente l’inizio dell’attività e seguente la fine. Dividerle e cancellare la parte eccedente è il metodo più veloce per ottenere la parte di registrazione che ci interessa. A volte possimo aver bisogno di unire percorsi diversi in un’unica traccia.
Vediamo come farlo nel video:

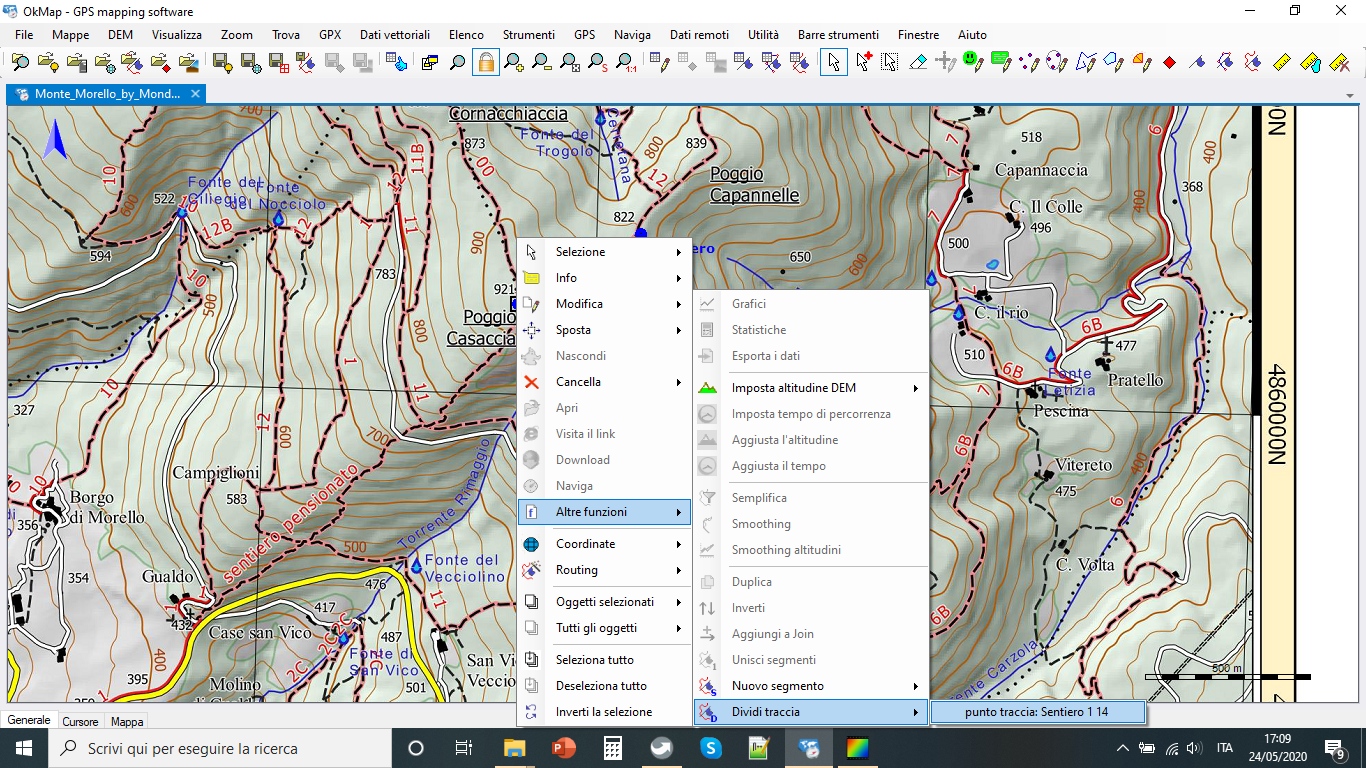

Dividere una traccia
Per dividere una traccia basta portarsi con il cursore sul punto traccia in cui si vuole dividere la traccia ed aprire il menù contestuale con il tasto destro.
Altre Funzioni –> Dividi traccia –> Punto traccia
Quello che otteniamo sono due tracce distinte.

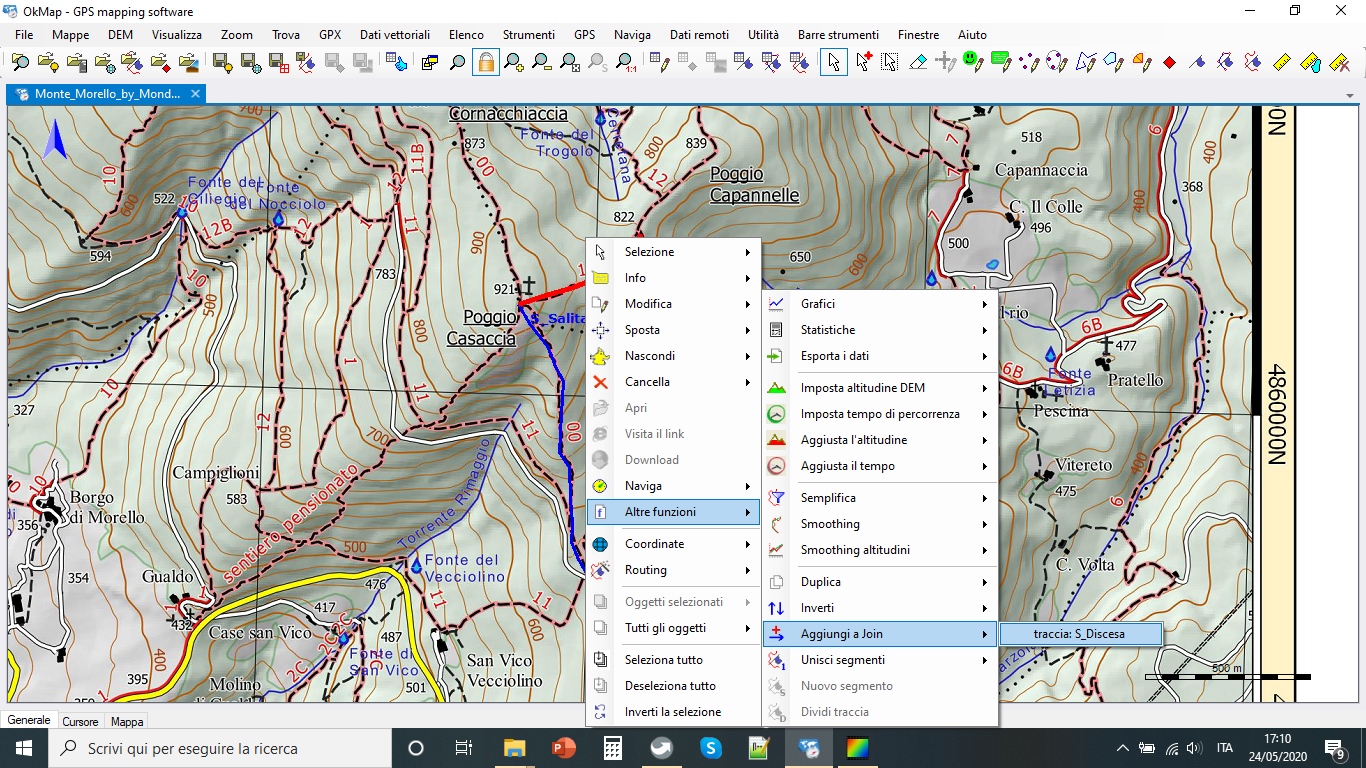

Unire più tracce, Join, in un’unica traccia
Tramite il comando del menù contestuale:
Altre funzioni –> Aggiungi a join
è possibile creare un’unica traccia da più tracce separate.
Queste devono essere aggiunte alla traccia Join nell’esatta sequenza in cui dovranno trovarsi alla fine ed avere un verso di percorrenza coerente fra di loro.
Alla fine, per unire tutti i segmenti della nuova tracia Join occorre applicare il comando:
Altre funzioni –> Unisci segmenti.

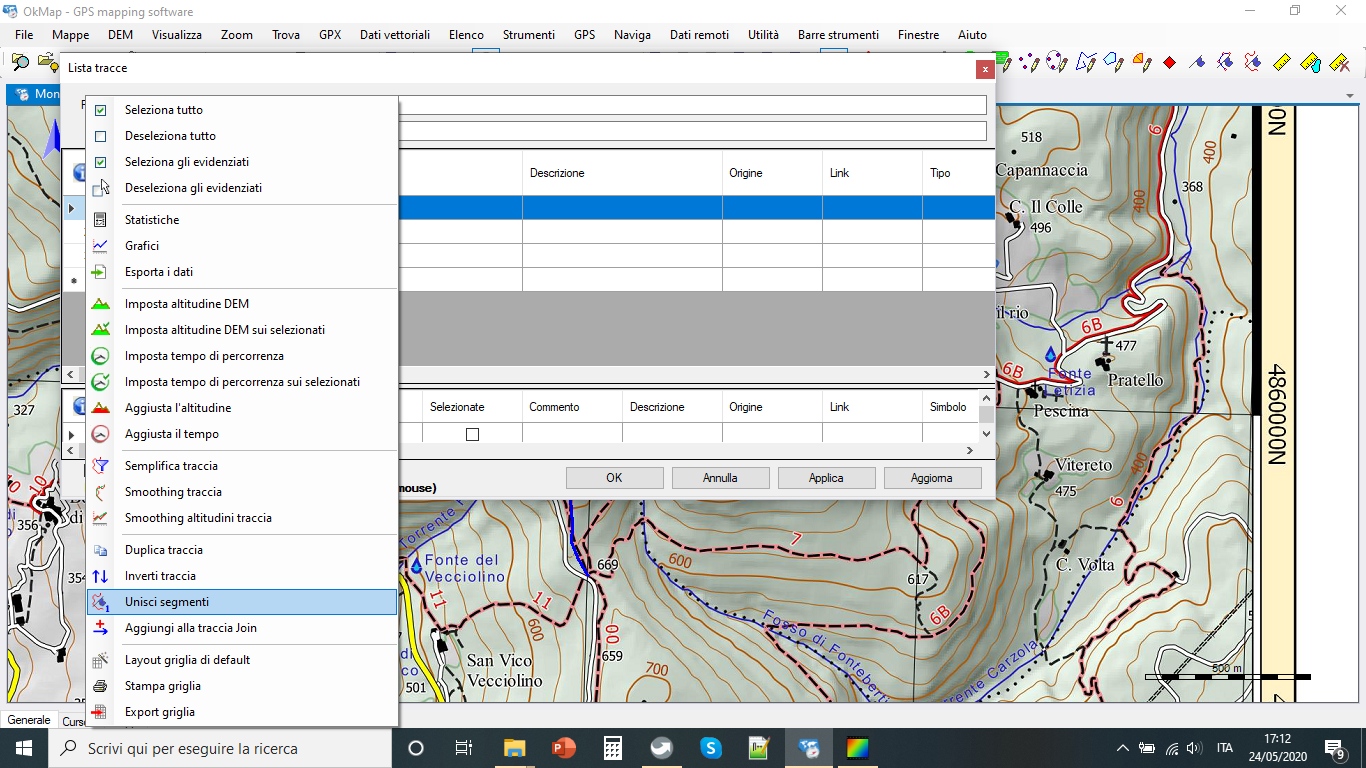

Unisci segmenti
Tutti i comandi visto dfin ora come Unisci a Join, Unisci segmenti, possono essere dati dal menù contestuale della traccia oppure da quello dell’Elenco tracce.

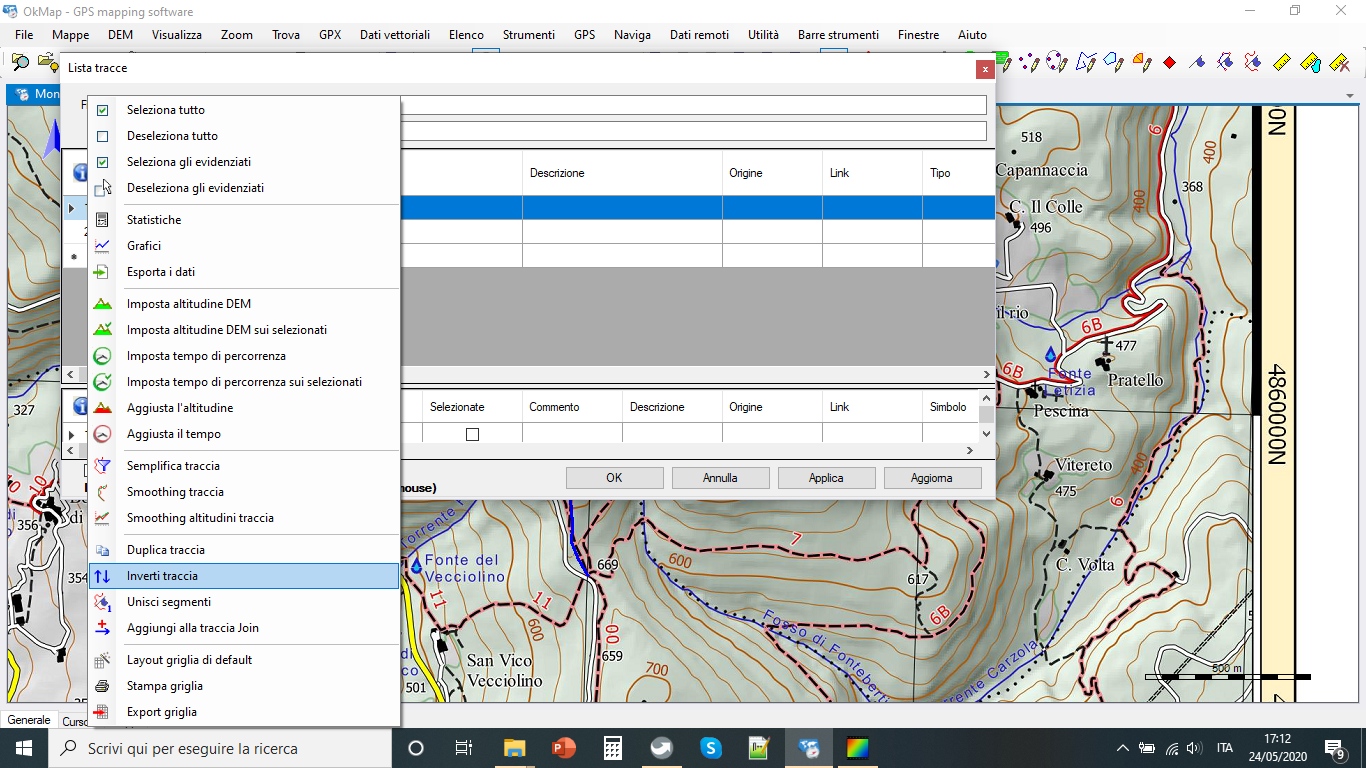

Inverti traccia
Se una traccia da unire ad altre avesse un verso di percorrenza opposto a quel che serve può essere invertita con il comando Inverti dal menù contestuale della traccia o degli elenchi tracce.
Occorre notare che tutte le operazioni di Join, divisione, unione ed inversione, generano sempre delle nuove tracce con nome Join oppure con un prefisso N_, U_, I_ lasciano le tracce originali sempre inalterate.
La mappa di Monte Morello
Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.
Mappa di Monte Morello in scala 1:25000 in formato pdf
Mappa in formato pdf pronta per la stampa.
ATTENZIONE, stampate senza alcun ridimensionamento per non alterare la scala. I quadrati del reticolo dovranno avere una dimensione di 4 cmx 4cm. Misure diverse indicheranno errori nel settaggio della stampa e la mappa ottenuta non avrà la giusta scala.
Mappa di Monte Morello georiferita
Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.
ESERCIZIO
Provate a ripetere quanto mostrato nel video con delle vostre tracce dividendole ed unendole. PEr verifica di quanto ottenuto utilizzate anche il grafico della traccia.
Per qualunque informazione, segnalazione o suggerimento scrivetemi!
